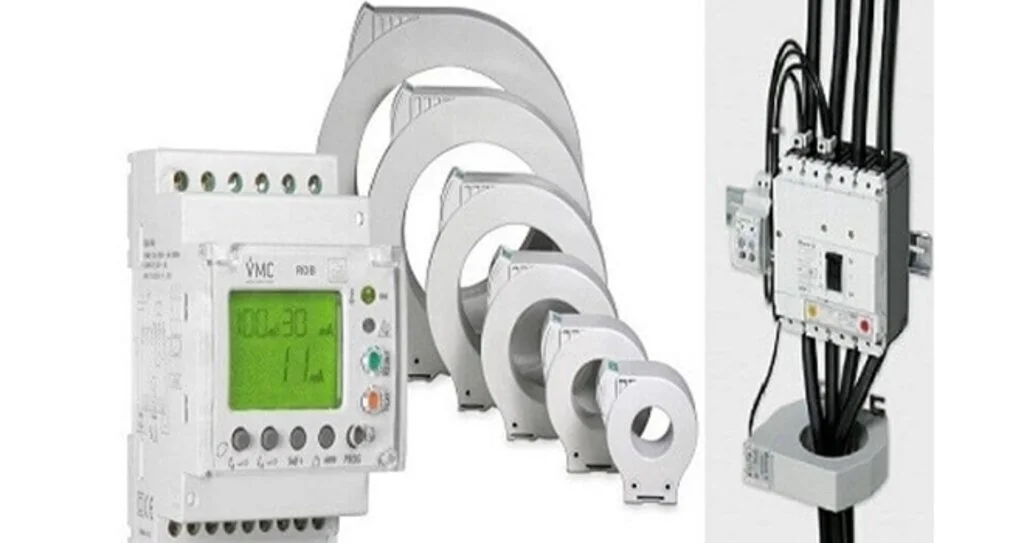

Elektrik tesislerinin, bazı nedenlerden dolayı şebeke gerilim hatlarında kaçak akımlar oluşabilmektedir. Bu kaçak akımların elektrik tesisine ve ekipmanına verebileceği zararı önlemek amaçlı pek çok koruma ekipmanı kullanılmaktadır. Bu koruma ekipmanı toroid akım trafosu olarak adlandırılır. Ana ve tali elektrik panolarında kullanımı zorunlu hale getirilen troid akım trafosu ile birlikte iş yerlerinde, evlerde ve tesislerde can ve mal güvenliği artmıştır. Vikoby Panasonic firması tarafından müşterilerin ihtiyaçlarına göre piyasaya sunulan bu ürün, bulunduğumuz her ortamda kullanıcılarına güvenli bir hizmet sunmayı kendilerine hedef belirlemişlerdir.
Toroid Akım Trafosu (Toroid Röle) Ne İşe Yarar?
Kaçak akım devrede kalan artık akım anlamına gelir. Devrede kaçak olduğu durumlarda cihazın gövdesinde istenmeyen bir akım dolaşmaya başlar. Bu akımın algılanamadığı ve kontrol edilemediği durumlarda yüksek zararlı ve hatta ölümcül etkileri oluşabilir. Kaçak seviyesinin çok yüksek olması durumunda yangın çıkma ihtimali, cihaza dokunacak bir kişinin akıma kapılabilmesi bahsettiğimiz büyük çaplı tehlikelerden iki tanesidir. Kaçak akım algılama cihazları, devreye giren ve çıkan elektrik akımlarının eşitliğini kontrol ederek bir koruma sağlar. Giren ve çıkan akım arasında bir denge eşitsizliği oluştuğu anda devreyi kısa bir süre içinde açarlar ve kompakt şalteri devreye sokarlar.
Toroid röle, bahsettiğimiz kaçak akım algılama cihazlarındandır. Kaçak akım koruma anahtarlarıyla aynı mantıkta çalışır ve kaçağı algıladığı anda koruma görevini yerine getirir. Yapısal olarak farklılıkları mevcut olsa da temellerinde mantık yatan bu iki ürünün aralarında şu şekilde ufak farklılıklar vardır;
Kaçak akım koruma rölesi tek bir parçadan oluşan bir cihazdır. Sigortaya benzeyen bir görünüşe sahiptir ve her şey bir ünite içerisinde yer alır. Kaçak tespit ettiği anda sigorta ile aynı mantıkta ilerler ve açma yaptığında mandalı düşer. Kaçak akım algılama rölesi ise genellikle 125A civarına kadar üretilir ve çoğunlukla 30mA ve 300mA’e kadar olan kaçakları algılarlar. Sadece özel uygulamalarda kaçak algılama oranı 1000mA’e kadar çıkartılabilir.
Toroid Röle Nasıl Çalışır?
Sistemden geçen akımların eşitlik durumlarını kontrol ederek, bir birlerine ters olduğu durumlarda kaçak akım algılama rölesi enerjisiz kalır ve bundan dolayı devreyi açar. Toroid trafo da aynı mantıkla çalışmaktadır. Tek başına bir işlevselliğe sahip olmayan Toroid trafo, beraberinde kullanılması gereken malzemelere ihtiyaç duyar. Toroid kaçak akım algılama rölesi, toroid akım trafosu, toroid röle, kompakt şalter ve açtırma bobini ihtiyaç duyulan diğer malzemelerdir. Çeşit, kalite ve güvenlik açısından önemli işlere imza atmış olan Panasonic firması, can ve mal güvenliği ilkesini benimseyerek yıllardır müşterilerini ihtiyaçları doğrultusunda emin adımlarla ilerleyen bir firma olmuştur.
